CS11H自由浮球式蒸汽疏水閥技術用途及工作原理
更新時間：2025-01-22 點擊次數：112次
CS11H自由浮球式蒸汽疏水閥技術用途及工作原理
CS11H自由浮球式蒸汽疏水閥是自動閥門尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。根據浮力的原理， 使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。能連續排水、性能穩定、排水量大、漏水量小。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。

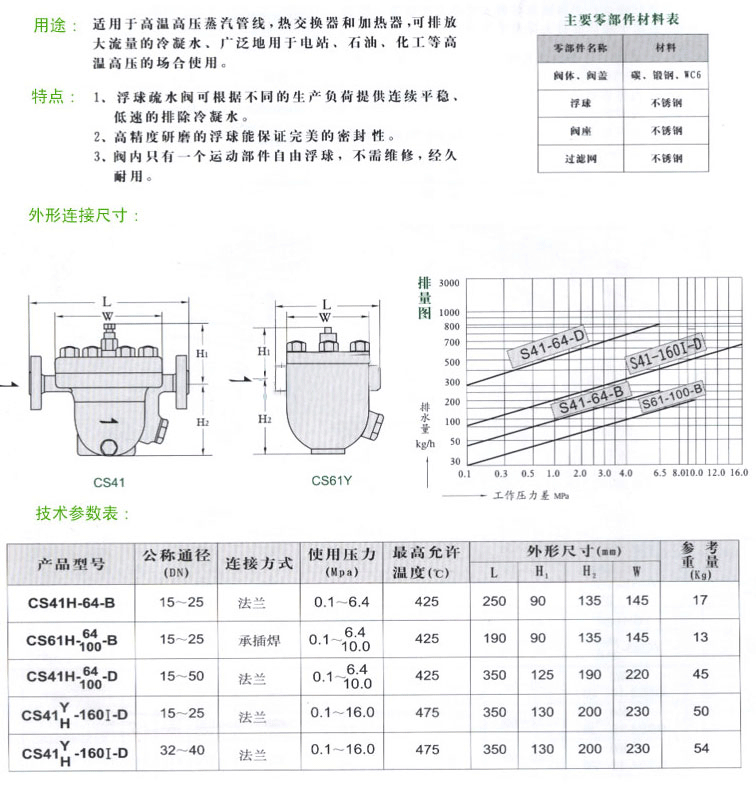

結構圖
自動浮球式蒸汽疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。 |
自動浮球式蒸汽疏水閥工作原理：
本產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。 |
自動浮球式蒸汽疏水閥結構特點：
1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。 |
自動浮球式蒸汽疏水閥主要外形及連接尺寸
Main External And Connecting Dinension： 尺寸
Dimensions | 型號Type | CS11H-16C | 口徑
DN | 15 | 20 | 25 | 32 | 40 | 50 | L | 150 | 150 | 150 | 270 | 280 | 290 | H | 195 | 195 | 195 | 250 | 290 | 300 | H1 | 103 | 103 | 103 | 108 | 108 | 108 |
|
自動浮球式蒸汽疏水閥主要零件材料
Materal For Main Parts： 主要零件Main Part | 材料Material | 閥體Body | 碳鋼Carbon Steel | 閥蓋Donnet | 碳鋼Carbon Steel | 閥座Seat | 不銹鋼Atainless Steel | 過濾器Percolator | 不銹鋼Atainless Steel |
|
產品型號
Produstion Type | 口徑 | 尺寸Dimensions | DN | L | H | D | D1 | D2 | b | f | Z-φd | | 15 | 195 | 165 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | 20 | 195 | 170 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 25 | 215 | 195 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | | 25 | 270 | 215 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 32 | 270 | 220 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | 40 | 280 | 260 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | 50 | 290 | 270 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | | 50 | 410 | 350 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 65 | 410 | 350 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 80 | 430 | 390 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 100 | 430 | 410 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | | 80 | 550 | 390 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 100 | 550 | 410 | 215 | 180 | 155 | 20 | 3 | 8-φ18 |
|
